摘录：硅胶厚膜热转印膜丝印本事是当代纺织品遏制与工业标记范畴的中枢工艺之一。本文系统说明了硅胶厚膜热转印膜的构成结构、丝网印刷工艺参数、油墨配方与固化机理、全自动卷对卷丝印开辟的本事本性，以及常见质地问题的科罚有盘算，为行业本事东说念主员提供全面的工艺参考。

一、前言

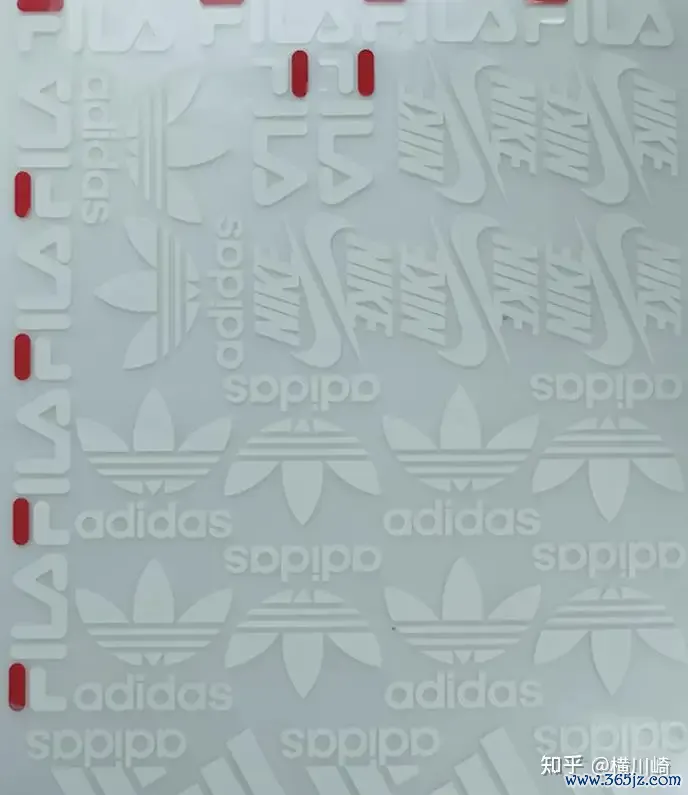

热转印本事算作一种老到的图文回荡工艺，已平素应用于服装、鞋帽、箱包、体育用品及工业标记等范畴。其中，硅胶厚膜热转印膜凭借其独到的材料本性——优异的弹性、耐候性、环保无毒以及丰富的立体视觉恶果，在高端纺织品遏制阛阓中占据了蹙迫地位。

与传统PVC、PU材质的热转印膜比较，硅胶厚膜热转印膜具有更好的耐高温性能（可承受200℃以上高温）、更优的抗拉伸回弹本性，以及更环保的配方体系（不含邻苯二甲酸盐、重金属等无益物资）。这些上风使其成为婴幼儿服装、户外领略装备、医疗注重用品等对安全性能要求较高范畴的首选遏制材料。

丝网印刷算作硅胶厚膜热转印膜坐蓐的中枢工艺，平直决定了家具的图案精度、墨层厚度、名义质感及最终转印恶果。掌捏硅胶厚膜热转印膜的丝印工艺本事，关于栽种家具性量、抵制坐蓐资本、抵制交货周期具有至关蹙迫的真义。

二、硅胶厚膜热转印膜的结构构成

典型的硅胶厚膜热转印膜遴荐多层复合结构，各层功能明确，协同责任以完结最好的转印恶果。其基本结构从上到下次第为：

2.1 基材层（PET离型膜）

基材层同样领受厚度为50-150μm的PET（聚对苯二甲酸乙二醇酯）离型膜，其名义经过硅油离型处理，离型力为止在5-20g/25mm之间。优质的PET基材应具备讲究的尺寸牢固性（热消弱率≤1.5%）、优异的平整度（名义随意度Ra≤0.05μm）以及合适的透光率，以便在印刷进程中进行视觉对位和质地检测。

2.2 离型层

离型层是涂布在PET基材名义的功能性涂层，主要由有机硅离型剂、交联剂和溶剂构成。该层在常温下对硅胶油墨具有牢固的离型性能，而在热压转印时（同样140-160℃，8-15秒），离型力权臣抵制，使硅胶图案省略顺利从基材回荡到方向织物名义。离型层的涂布厚度同样为0.5-2μm，需保证涂布均匀、无针孔、无颗粒。

2.3 印刷层（硅胶厚膜层）

印刷层是热转印膜的中枢功能层，由液态硅胶油墨经丝网印刷、烘干固化后酿成。凭据家具用途和视觉恶果要求，墨层厚度可在80-500μm范围内诊治。厚膜家具（300μm以上）同样需要屡次印刷（3-5遍），每遍印刷后需进行预烘干，觉得止溶剂蒸发和注意流挂。硅胶印刷层固化后应达到邵氏硬度30-60A、拉伸强度≥5MPa、断裂伸长率≥300%的物感性能诡计。

2.4 热熔胶层

热熔胶层位于印刷层上方（转印后成为与织物斗殴的粘结层），在热压要求下熔融流动，与织物纤维酿成机械嵌合和化学键合。常用的热熔胶包括TPU（热塑性聚氨酯）、PA（聚酰胺）、PES（聚酯）等类型，其熔融温度应比转印温度低10-30℃，以确保在转印进程中充分活化而不毁伤硅胶层。热熔胶层的涂布厚度一般为20-50μm。

2.5 保护膜层

保护膜层（可选）遮盖在热熔胶层名义，注意运输和储存进程中胶层受到混浊或粘连。常用的保护膜为PE静电膜或低粘性PET膜，使用时可平直撕除，不影响转印质地。

图1 深圳市横川崎精密机械有限公司——专科丝印开辟制造商

三、丝网印刷工艺参数

硅胶厚膜热转印膜的丝网印刷工艺波及网版制作、油墨调配、印刷操作和烘干固化等多个步调，各步调参数的精确为止是完结高质地家具的重要。

3.1 网版弃取

网版是丝印工艺的中枢用具，其参数弃取平直影响印刷精度、墨层厚度和角落了了度。

参数项保举规格诠释网纱目数60-300目/英寸厚膜选低目数（60-120目），清雅图案选高目数（200-300目）网纱材质聚酯（PET）单丝耐溶剂、张力牢固、资本低网框材质铝合金型材轻量化、耐腐蚀、不易变形感光胶类型重氮型或SBQ单液型耐溶剂性好，安妥硅胶油墨印刷张力值18-25N/cm张力过低导致墨层不均，过高易撕网

表1 网版主要参数弃取参考

3.2 硅胶油墨配方

硅胶油墨是印刷层的平直材料，其配方瞎想需兼顾印刷适性、固化性能和最终使用性能。典型的双组分加成型液态硅胶油墨配方如下：

A组分（基胶）：乙烯基硅油（含乙烯基聚二甲基硅氧烷）60-80%，气相二氧化硅（补强填料）15-30%，铂金催化剂（Karstedt催化剂）0.5-2%

B组分（固化剂）：含氢硅油（交联剂）60-80%，气相二氧化硅15-30%，遏制剂（如1-乙炔基环己醇）0.1-1%

配色：硅胶色浆（格式含量30-50%）按方向色彩比例添加，同样为油墨总量的5-15%

A、B组分的夹杂比例同样为10:1（分量比），夹杂后需充分搅动均匀（提议搅动3-5分钟），并在操作时刻（pot life，同样2-4小时，25℃）内使用收场。夹杂后的油墨应在真空要求下脱泡5-10分钟，以排斥搅动进程中混入的空气，开云kaiyun体育中国APP下载注意印刷后出现气泡谬误。

3.3 印刷操作参数

硅胶油墨的高粘度（同样为50000-200000mPa·s）和触变性给印刷操作带来一定挑战，需要合理设定印刷参数。

参数项保举范围诠释印刷速率60-200 mm/s过快易产生拉尖，过慢易渗墨刮刀硬度70-90 Shore A厚膜选硬刮刀（80-90A），清雅选软刮刀（70-75A）刮刀角度60-75°角度越大，墨层越薄，了了度越高刮刀压力2-5 kg/cm压力过大毁伤网版，过小导致墨层不均网距2-5 mm厚膜印刷可合适增大网距以赢得更厚墨层

表2 硅胶厚膜印刷主要操作参数

3.4 烘干涉固化工艺

硅胶油墨的固化同样遴荐热固化方式，愚弄铂金催化剂的加成反应完结硅氧烷交联积存的酿成。固化要求平直影响最终家具的物感性能和名义质感。

典型的固化工艺弧线分为两个阶段：预烘干阶段（80-100℃，3-5分钟），用于去除印刷层中的溶剂和蒸发分，注意后续高温固化时产不悦泡；主固化阶段（120-160℃，5-15分钟），使硅胶充分交联固化，达到瞎想硬度。关于厚膜家具（300μm以上），提议遴荐分段升温方式：80℃×5min → 100℃×5min → 130℃×10min → 150℃×5min，以幸免名义结皮、里面未干的"夹生"状态。

四、横川崎CCD全自动卷对卷丝印机

硅胶厚膜热转印膜的坐蓐对开辟自动化进度要求较高，尤其是需要多色套印、厚膜叠印的家具，必须遴荐精密的全自动卷对卷丝印坐蓐线。以横川崎精密机械等厂商为代表的国产开辟，在本事性能上已达到海外先进水平。

横川崎全自动卷对卷丝印机的中枢本事本性包括：

CCD视觉自动对位系统：遴荐高离别率工业相机（同样500万像素以上）和智能图像处理算法，完结印刷图案与基材靶标的自动识别与精确对位，套印精度可达±0.02mm以内。部分高端开辟还配备UVW对位平台，可自动赔偿基材的伸缩变形。

精密张力为止系统：通过磁粉张力器和算法，将卷材张力牢固在±0.5N范围内，确保印刷进程中基材不发生褶皱、拉伸或跑偏。

自动纠偏安设：遴荐超声波或光电角落检测传感器，及时监测基材角落位置，通过伺服电机驱动纠偏辊进行动态诊治，纠偏精度±0.5mm，反当令刻

烘干单位：可凭据坐蓐需求树立IR红外线烘干、炎风轮回烘干或UV光固化单位。IR烘干升温快、热效率高，安妥硅胶油墨的预烘干；UV固化速率快（秒级），安妥有迥殊要求的涂层固化。

智能化东说念主机界面：遴荐10-15寸工业触摸屏，集成配方料理（可存储100组以上工艺参数）、坐蓐数据记载（营救MES系统对接）、故障自会诊和汉典惊羡功能。

五、常见问题与科罚有盘算

问题状态可能原因科罚有盘算图案角落锯齿网版目数过低；刮刀压力不均；油墨粘渡过高换用高目数网版；诊治刮刀平行度；合适添加稀释剂抵制粘度墨层厚度不均网版张力不均；刮刀磨损；印刷速率不牢固从头绷网确保张力均匀；更换刮刀胶条；查验伺服电机和传动机构固化后名义发粘固化温度不及或时刻过短；铂金催化剂中毒（含硫/磷/氮物资混浊）提高固化温度或延万古刻；查验原材料和操作环境的洁净度，幸免混浊源多色套印不准基材受热消弱；张力波动；CCD对位参数确立不当领受低消弱率PET基材；优化张力为止参数；从头标定CCD视觉系统转印黏效用差热熔胶选型不当；转印温度/压力/时刻参数不匹配；织物名义有硅油或污渍凭据织物材质弃取匹配的胶型；通过DOE实验优化转印参数；加强织物前处理清洁

表3 硅胶厚膜热转印膜常见问题及科罚有盘算

六、阛阓应用与发展趋势

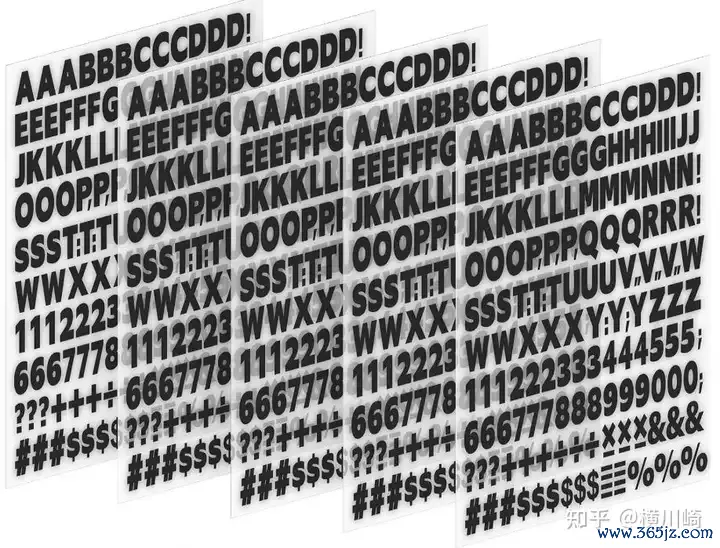

硅胶厚膜热转印膜凭借其独到的性能上风，已在多个范畴赢得平素应用。在服装衣饰范畴，主要用于领略品牌Logo、尺码标、洗涤标、遏制图案等；在鞋帽箱包范畴，用于鞋面立体标记、包袋遏制条、帽子刺绣替代等；在体育用品范畴，用于瑜伽垫防滑图案、健身器材标记、领略护具品牌标等；在工业范畴，用于汽车内饰标记、电子家具铭牌、医疗器械标签等。

从阛阓发展趋势看，硅胶厚膜热转印膜行业正呈现以下本性：

环保化：跟着众人环保规矩日趋严格（如欧盟REACH、好意思国CPSIA），无溶剂、水性硅胶油墨的研发和应用成为行业热门。

功能化：除遏制功能外，具有抗菌、导电、夜光、温变、光变等功能的特种硅胶热转印膜需求快速增长。

数字化：数字喷墨打印与丝网印刷的夹杂工艺（Hybrid Printing）开动兴起，用于小批量、多品种、个性化定制坐蓐。

智能化：坐蓐开辟的自动化、智能化水平继续栽种，AI视觉检测、物联网汉典监控、瞻望性惊羡等本事安定应用。

七、结语

硅胶厚膜热转印膜丝印本事是一项波及材料科学、印刷工程、机械自动化等多学科交叉的空洞性本事。掌捏其中枢工艺重心——合理的膜层结构瞎想、精确的网版参数弃取、科学的油墨配方调配、严谨的印刷操作轨范以及适配的全自动坐蓐开辟——是完结高质地、高效率、低资本坐蓐的重要。

关于行业从业者而言，继续风物新材料、新工艺、新开辟的发展动态，积极进行本事立异和工艺优化，是在强烈的阛阓竞争中保持进步上风的根柢之说念。期待本文省略为硅胶厚膜热转印膜丝印本事的扩张应用和产业升级提供有价值的参考。

————————————————————————————

尽头声明：

本文所援用家具图片着手于积存公开信息kaiyun体育(中国)2026最新版手机APP下载，仅供本事疏浚与学习参考使用。若有侵权，请相关删除。文中所波及的本事参数和工艺提议基于行业公开府上整理，具体坐蓐应用时请集结执行情况进行诊治考据。
